Multimetre Kullanımı: Temel Eğitim Rehberi
Bu doküman "Z kuşağı stajyerlerim" için hazırlanmıştır.
1. Cihazı Tanıyalım

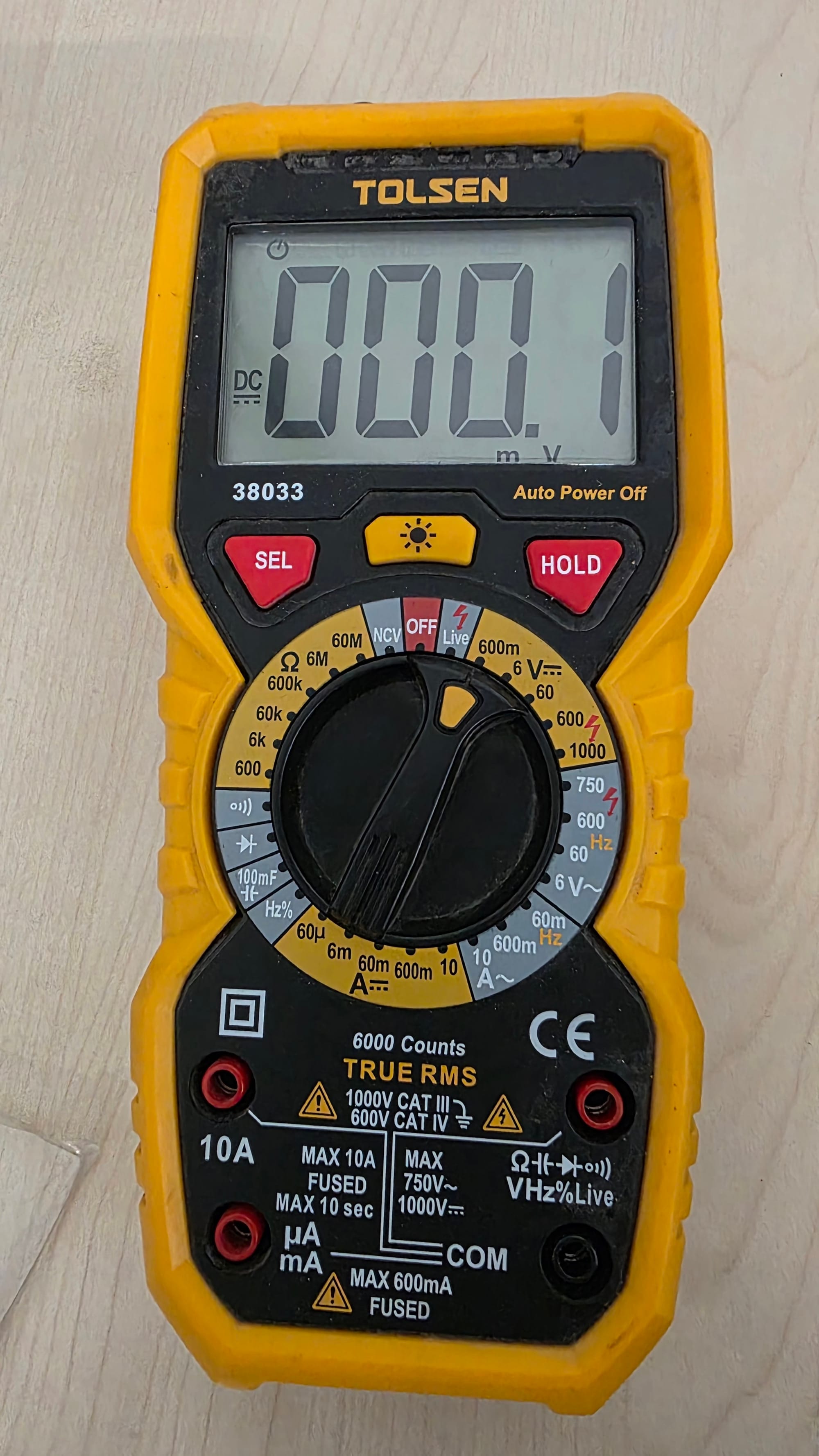

Cihaz üzerindeki semboller ve butonlar, ölçüm yaparken size rehberlik eder:
- LCD Ekran: Ölçülen sayısal değeri ve birimi (V, Ω, A, Hz) gösterir. Görselde "000.1 mV DC" yazmaktadır.
- SEL (Seçim): Aynı kademedeki farklı modlar (örneğin AC ve DC akım) arasında geçiş yapar.
- HOLD: O anki ölçüm değerini ekranda dondurur.
- NCV: Temassız gerilim algılama özelliği (kabloya dokunmadan elektrik varlığını anlama).
- Döner Anahtar: Ölçmek istediğiniz büyüklüğü seçtiğiniz kısımdır.
2. Probların Bağlanması (Tablo)
Hatalı bağlantı cihazın sigortasının atmasına neden olabilir. Aşağıdaki tabloya göre bağlantı yapınız:
Giriş Yuvası | Prob Rengi | Kullanım Amacı |
|---|---|---|
COM | Siyah | Her zaman bu yuvaya takılır (Ortak Uç). |
V Ω Hz % Live | Kırmızı | Voltaj, Direnç, Frekans ve Süreklilik ölçümü için. |
uA / mA | Kırmızı | Küçük akımları (miliamper seviyesi) ölçmek için. |
10A | Kırmızı | Yüksek akımları (maksimum 10 Ampere kadar) ölçmek için. |
3. Temel Ölçüm Modları
Voltaj (Gerilim) Ölçümü
- DC (Doğru Akım): Pil (Akü), ve adaptör ölçümleri için anahtarı V- konumuna getirin.
- AC (Alternatif Akım): Priz ölçümleri için anahtarı V~ konumuna getirin.
- Bağlantı: Problar devreye paralel tutulur.
Direnç ve Süreklilik Ölçümü
- Direnç (Ω): Anahtarı Ω simgesine getirin. Devrede enerji olmamalıdır.
- Süreklilik (Buzzer): Kabloda kopukluk olup olmadığını anlamak için kullanılır. Kablo sağlamsa cihaz "bip" sesi çıkarır.
Akım Ölçümü (A, mA, µA)
- Akım ölçerken cihaz devreye seri bağlanmalıdır.
- Ölçülecek akım miktarını bilmiyorsanız, her zaman en yüksek kademeden (10A) başlayın.
4. Özel Fonksiyonlar
- NCV Modu: Cihazın tepesini bir prize veya kabloya yaklaştırdığınızda, gerilim varsa cihaz sesli ve ışıklı uyarı verir.
- Live Modu: Tek bir prob (kırmızı) kullanarak prizdeki "Faz" hattını bulmanızı sağlar.
- True RMS: Dalgalı sinyallerde en doğru gerçek değeri hesaplayan profesyonel bir özelliktir.
5. Güvenlik ve Uyarılar
- Kapasitörlere Dikkat: Kondansatör ölçmeden önce mutlaka içindeki enerjiyi boşaltın.
- Kademe Kontrolü: Ölçüm yapmadan önce anahtarın doğru konumda olduğunu (V yerine A'da kalmadığını) kontrol edin.
- Temas Etmeyin: Yüksek voltaj ölçerken probların metal uçlarına kesinlikle dokunmayın.
- Depolama: İşiniz bittiğinde pillerin bitmemesi için cihazı OFF konumuna getirin.
